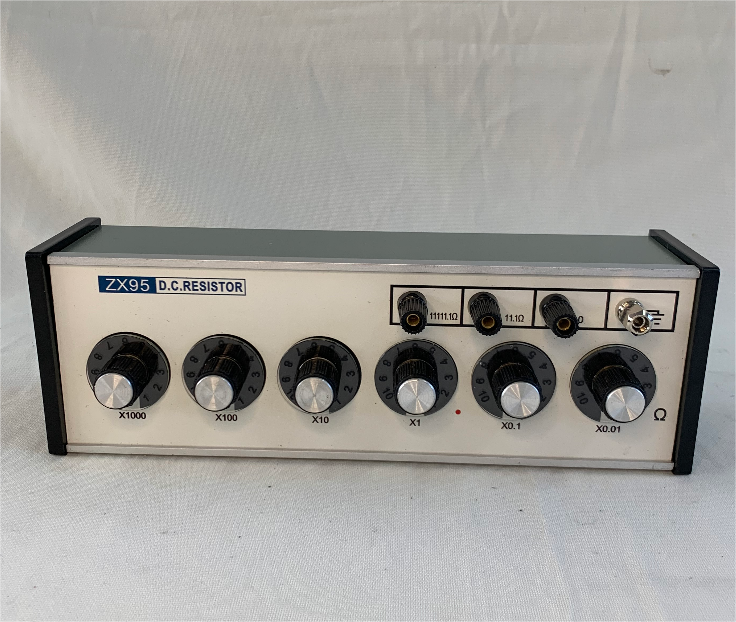

ZX95 Variabel DC Resistor Decade Resistance Box
1. Penggunaan dan Karakteristik
1.1 ZX 90 A Seri DC Resistor termasuk sepuluh jenis ZX 90 A ~ ZX 99 A dan ZX 99 ~ IA, ZX 99-IIA dengan 12 model; Indeks teknis utama ZX 90 A ~ ZX 99 A persis sama dengan yang dari ZX 90 E ~ ZX 99 E.
1.2 Elemen resistensi utama terbuat dari kawat emas berkualitas tinggi dengan cara yang tidak induktif, dan setelah perawatan proses yang ketat, dengan koefisien suhu yang kecil, stabilitas yang baik dan akurasi tinggi.
1.3 Semua pelat stepper dari resistor digunakan dengan sakelar instrumen presisi tertutup sepenuhnya, yang memiliki karakteristik tanpa pembersihan, resistensi kontak berputar kecil dan umur layanan yang panjang.
1.4 Shell mengadopsi struktur kecil, penampilan kecil dan indah. Panel disusun dalam garis linier, yang dapat diletakkan rata dan vertikal, dan dapat dengan mudah dan hanya membaca nilai resistansi.
1.5 Penggunaan
A. ZX 90 Seri DC Resistor cocok untuk perusahaan industri dan pertambangan untuk penelusuran listrik atau percobaan lainnya;
B. Penyesuaian presisi resistansi DC dalam sirkuit DC, di mana ZX 97 A, ZX 99 A, ZX 99-IA dan ZX 99-A cocok untuk digunakan dalam sirkuit resistansi tinggi, dan sisanya cocok untuk digunakan dalam sirkuit resistansi sedang dan rendah.
2. Indikator teknis utama
2.1 ZX 90 Seri DC Resistors semuanya mematuhi JB / T8225-1999 EQVLEC477: 1974 Laboratorium DC Resistors Standar;
2.2 Penggunaan Kondisi Lingkungan
A. Kondisi Referensi: Suhu 20 ± 1,5 derajat Kelembaban Relatif 40%~ 60%
B. Kondisi Nominal: Suhu 5 ~ 35 derajat Kelembaban Relatif 25%~ 80%
2.3 Parameter utama seperti rentang penyesuaian resistensi, akurasi dan resistansi residual dari masing -masing model ditunjukkan pada Tabel 1. Penggunaan daya resistor
2.4 A. Daya Parameter: 0.05W
B. Kekuatan Nominal: 0.1W
C. Power Ultimate: 0.2W
2.5 Dimensi dan massa keseluruhan (Berat) Lihat Tabel 2.
Tabel 1
|
model |
Masuk ke nomor pelat |
rentang yang dapat disesuaikan |
Indeks Kelas Akurasi |
resistensi residual (mΩ) Pengukuran dilakukan dengan menggunakan metode empat ujung |
||||||||
|
10×10⁶ |
10×10⁵ |
10×10⁴ |
10×10³ |
10×10² |
10×10 |
10×1 |
10×1⁻² |
10×1⁻¹ |
||||
|
ZX90A |
4 |
0~111.10Ω |
/ |
/ |
/ |
/ |
/ |
0.1 |
0.5 |
2 |
5 |
8±2.5 |
|
Zx91a |
4 |
0~11.110kΩ |
/ |
/ |
/ |
0.1 |
0.1 |
0.1 |
0.5 |
/ |
/ |
10±5 |
|
ZX92A |
5 |
0~1.1110kΩ |
/ |
/ |
/ |
/ |
0.1 |
0.1 |
0.5 |
2 |
5 |
12±5 |
|
ZX93A |
5 |
0~11.1110kΩ |
/ |
/ |
/ |
0.1 |
0.1 |
0.1 |
0.5 |
2 |
/ |
12±5 |
|
Zx94a |
5 |
0~111.110kΩ |
/ |
/ |
0.1 |
0.1 |
0.1 |
0.1 |
0.5 |
/ |
/ |
12±5 |
|
ZX95A |
6 |
0~11.11110kΩ |
/ |
/ |
/ |
0.1 |
0.1 |
0.1 |
0.5 |
2 |
5 |
12±5 |
|
Zx96a |
6 |
0~111.1110kΩ |
/ |
/ |
0.1 |
0.1 |
0.1 |
0.1 |
0.5 |
2 |
/ |
12±5 |
|
Zx97a |
6 |
0~1.1111110MΩ |
/ |
0.2 |
0.1 |
0.1 |
0.1 |
0.1 |
0.5 |
/ |
/ |
12±5 |
|
ZX98A |
7 |
0~111.11110kΩ |
/ |
/ |
0.1 |
0.1 |
0.1 |
0.1 |
0.5 |
2 |
5 |
14±2.5 |
|
Zx99a |
7 |
0~1.1111110MΩ |
/ |
0.2 |
0.1 |
0.1 |
0.1 |
0.1 |
0.5 |
2 |
/ |
14±2.5 |
|
ZX99-IA |
8 |
0~1.11111110MΩ |
/ |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.5 |
2 |
5 |
16±2.5 |
|
ZX99-IIA |
8 |
0~11.1111110MΩ |
0.2 |
0.2 |
0.1 |
0.1 |
0.1 |
0.1 |
0.5 |
2 |
/ |
16±2.5 |
Tabel 2
|
model |
Dimensi keseluruhan (panjang x, lebar x, tinggi (mm × mm × mm) |
kualitas (kg) |
|
ZX90A |
200x95x94 |
0.85 |
|
Zx91a |
200x95x94 |
0.85 |
|
ZX92A |
242x95x94 |
1 |
|
ZX93A |
242x95x94 |
1 |
|
Zx94a |
242x95x94 |
1.1 |
|
ZX95A |
284x95x94 |
1.115 |
|
Zx96a |
284x95x94 |
1.25 |
|
Zx97a |
284x95x94 |
1.25 |
|
ZX98A |
327x95x94 |
1.25 |
|
Zx99a |
327x95x94 |
1.25 |
|
ZX99-IA |
360x90x100 |
1.3 |
|
ZX99-IIA |
360x90x100 |
1.3 |
2.6 Resistansi isolasi dan resistensi tegangan
Di bawah kondisi referensi, resistansi isolasi antara sirkuit dan rumah logam tidak boleh kurang dari 500 MΩ, dan tegangan uji adalah DC500V;
Sirkuit resistor dan rumah logam harus menahan 45-60Hz, uji 1 menit tanpa kerusakan dan tidak ada pelepasan.
