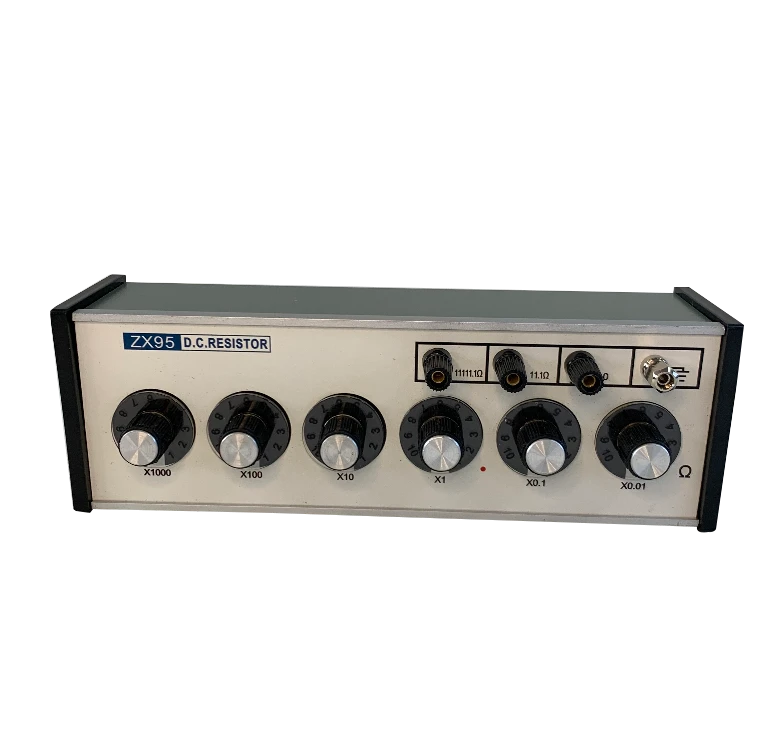

Kotak Resistor Dekade DC Variabel ZX90E-ZX99E
Perkenalan
Resistor DC tipe ZX90E~ZX99E adalah resistor bernilai ganda, dibentuk oleh kelompok resistor dekade secara seri. Resistansi antara kedua pengencang dapat diubah dengan posisi kontak sikat sakelar.
Resistornya mini dan portabel. Sakelar tertutup sepenuhnya, tidak perlu dibersihkan, tekanan kontak rendah, masa pakai lama, dan variasi lebih sedikit. Dudukan resistor terbuat dari plastik sehingga resistansi isolasinya tinggi. Pembacaan resistansi pada panel berjajar, dan dapat dibaca secara terang-terangan dan jelas. Elemen resistansi semuanya dililit secara noninduktif dengan kawat manganin berenamel, dan melalui proses teknis yang ketat, dengan cara ini resistor memiliki stabilitas tinggi dan dapat digunakan di posisi apa pun.
AplikasiSangat cocok untuk pengukuran listrik dan eksperimen lainnya di pabrik, sekolah, dan unit penelitian ilmiah.
Ini digunakan sebagai resistor presisi yang dapat disesuaikan di sirkuit DC.
Ini bahkan lebih cocok untuk kalibrasi termometer resistansi.
Spesifikasi Utama
t
Referensi dan Suhu Nominal:
|
RANGE REFERENSI |
RANGE NOMINAL |
|
20+1.5 derajat |
20±15 derajat |
Referensi dan Kisaran Kelembaban Relatif Nominal:
|
RANGE REFERENSI |
JANGKAUAN RELATIF |
|
40% 〜60% |
25% 〜80% |
3.3. Rentang Pengukuran dan Resolusi Langkah:
|
JENIS |
ZX90E |
ZX91E |
ZX92E |
ZX93E |
ZX94E |
ZX95E |
ZX96E |
ZX97E |
ZX98E |
ZX99E |
|
Rmaks(Q) |
111.10 |
11110 |
1111.10 |
11111.0 |
111110 |
11111.10 |
111111.0 |
1111110 |
111111.10 |
1111111.0 |
|
Minimal( Q) |
0.01 |
1 |
0.01 |
0.1 |
1 |
0.01 |
0.1 |
1 |
0.01 |
0.1 |
Di bawah kondisi suhu referensi, kelembaban relatif dan daya, keakuratan setiap kelompok resistor dekade harus memenuhi spesifikasi dan ketahanan sisa pada tabel berikut:
|
JENIS |
KETEPATAN |
RESISTENSI SISA |
|||||||
|
x100kQ |
XWkQ |
XlkQ |
X100Q |
X10Q |
X1 Q |
X0.1 Q |
X0.01 Q |
||
|
ZX90E |
/ |
/ |
/ |
/ |
±0.1% |
±0.5% |
±2% |
±5% |
8+2.5m Q |
|
ZX91E |
/ |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
/ |
/ |
10± 5mQ |
|
ZX92E |
/ |
/ |
/ |
±0.1% |
±0.1% |
±0.5% |
±2% |
±5% |
10±2,5mQ |
|
ZX93E |
/ |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
/ |
10± 5mQ |
|
ZX94E |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
/ |
/ |
10± 5mQ |
|
ZX95E |
/ |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
±5% |
12 + 2.5m Q |
|
ZX96E |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
/ |
12+ 5m Q |
|
ZX97E |
±0.2% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
/ |
/ |
12± 5mQ |
|
ZX98E |
/ |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
±5% |
l4±2,5mQ |
|
ZX99E |
±0.2% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.5% |
±2% |
/ |
12± 5mQ |
