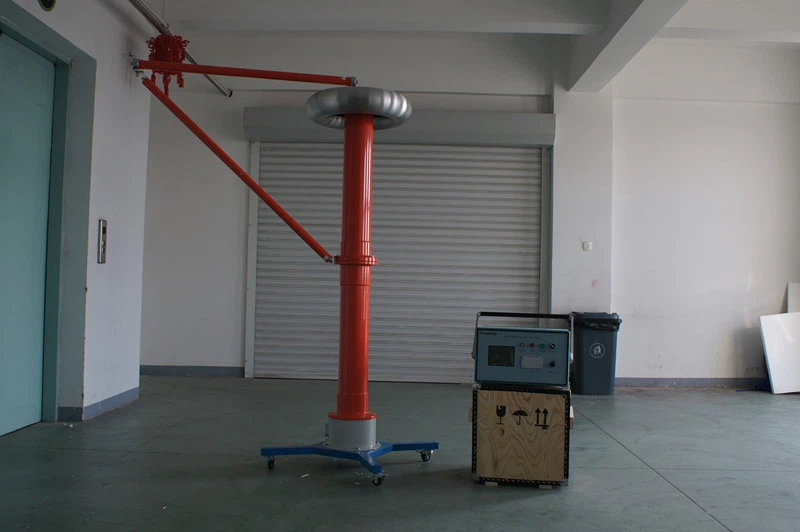

Alat Uji Hipot DC Kabel Portabel HZZGF 5mA 400kV
PprodukIpengantar
DC Hipot Tester banyak digunakan dalam uji tegangan tinggi DC pada arester seng oksida, arester tiup magnetik, kabel listrik, generator, trafo, pemutus sirkuit, dan produk listrik lainnya.
Fitur teknis utama dan fungsi Penguji Hipot DC cerdas seri HZZGF:
1. LCD layar besar dengan fungsi dialog manusia-mesin;
2. Fungsi pengukuran peningkatan tegangan MOA sepenuhnya otomatis: pengulangan yang baik dan presisi tinggi;
3. Fungsi peningkatan tegangan otomatis: tegangan uji preset, tegangan keluaran dapat dipertahankan pada tegangan konstan;
4. Fungsi pengaturan waktu otomatis: atur terlebih dahulu waktu kompresi tegangan standar pengujian, pengaturan waktu otomatis setelah meningkatkan tegangan standar pengujian, pengurangan tegangan otomatis setelah waktu selesai;
5. Pengaturan tegangan berlebih dianalisis dengan mikroprosesor, presisi tinggi, keandalan yang baik;
6. Pertahankan mode uji manual;
7. Fungsi penyimpanan data: dapat langsung menangkap parameter pengujian dan secara otomatis menyimpan hasil pengujian;
8. Dilengkapi dengan mikroammeter serat optik, yang dapat langsung membaca arus samping tegangan tinggi produk uji pada unit kontrol;
9. Menurut teori kompatibilitas elektromagnetik, tindakan pelindung khusus, isolasi multi-tahap, dan perlindungan pentanahan diadopsi untuk digabungkan secara organik, dan peralatan tidak akan rusak saat digunakan di bawah tegangan pengenal;
10. Penguji Hipot DC cerdas seri HZZGF memiliki fungsi operasi online dan perangkat lunak kontrol online bawaan. Komputer (seperti PC yang dilengkapi) dapat mewujudkan kontrol online dengan menginstal perangkat lunak kontrol dan kabel komunikasi pendukung (opsional).
Kinerja teknis utama
HZZGFSerangkaian indikator teknis utama
|
spesifikasi Parameter teknik |
100/20 |
120/20 |
200/10 |
300/10 |
400/2 |
400/3 |
400/5 |
|
Tegangan keluaran terukur (kV) |
100 |
120 |
200 |
200/300 |
200/400 |
200/400 |
200/400 |
|
Nilai arus keluaran (mA) |
20 |
20 |
10 |
10 |
2 |
3 |
5 |
|
Daya keluaran terukur (W) |
2000 |
2400 |
2000 |
3000 |
800 |
1200 |
2000 |
|
Arus pengisian maksimum (mA) |
30 |
30 |
15 |
15 |
3 |
4.5 |
7.5 |
|
Kesalahan pengukuran tegangan |
±1%(penuh)±2 kata |
||||||
|
Kesalahan pengukuran saat ini |
±1%(penuh))±2 kata |
||||||
|
Kesalahan pengaturan tegangan berlebih |
Kurang dari atau sama dengan 1% |
||||||
|
0.75 Kesalahan peralihan |
Kurang dari atau sama dengan 1% |
||||||
|
Koefisien riak |
Pada Io Kurang dari atau sama dengan 5mA, Kurang dari atau sama dengan 1.0%;Pada Io Kurang dari atau sama dengan 10mA, Kurang dari atau sama dengan 2,0% |
||||||
|
Stabilitas tegangan |
Fluktuasi acak, variasi tegangan catu daya±10%, Kurang dari atau sama dengan 1,0% |
||||||
|
Mode operasi |
Penggunaan terputus-putus: beban terukur 30 menit 1,1 kali tegangan pengenal: 10 menit |
||||||
|
Kelembaban lingkungan |
-10 derajat -40 derajat |
||||||
|
Kelembaban relatif |
Ketika suhu 25 derajat, tidak lebih dari 85% (tidak ada kondensasi) |
||||||
|
Ketinggian |
Di bawah 1500 meter |
||||||
Daftar Pengepakan
|
TIDAK. |
Barang |
Jumlah |
|
1 |
Unit Kontrol |
1 buah |
|
2 |
Penguat tegangan tinggi |
2 buah |
|
3 |
Resistor pembatas arus |
1 buah |
|
4 |
Batang pengosongan dengan timah ground |
1 buah |
|
5 |
Kabel pengujian tegangan tinggi |
1 buah |
|
6 |
Kabel frekuensi menengah |
1 set |
|
7 |
Timbal darat |
1 set |
|
8 |
Kabel listrik |
1 buah |
|
9 |
Sekering |
beberapa |
|
10 |
Batang penyangga resistor pembatas arus |
1 buah |
|
11 |
Mikroammeter |
1 buah |
|
12 |
Garis serat mikroammeter |
2 buah |
