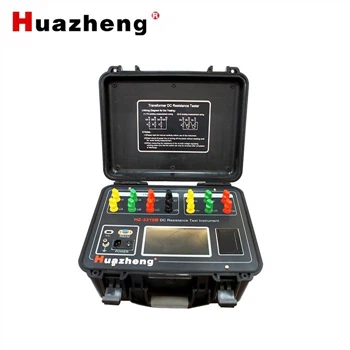

HZ2181X 10A 3 Phase Transformer DC Penguji Resistansi Berliku
Instrumen uji resistansi DC transformator 3 Fasa HZ2181X 10A adalah instrumen baru yang dirancang untuk uji cepat resistansi DC transformator berkapasitas tinggi dengan metode bantuan magnet. Metode ini dapat menguji resistansi DC inti berkaki lima dan delta yang terhubung di sisi tegangan rendah transformator dengan cepat dan akurat. Dapat diselesaikan satu kali untuk transformator terhubung YNd normal, dan ada metode pengujian berbeda untuk jenis belitan berbeda yang sangat meningkatkan kecepatan pengujian. Instrumen menyelesaikan seluruh proses dengan MCU, yang memiliki fungsi sempurna untuk melindungi kembali- EMF dan anti-interferensi di tempat kejadian, juga memiliki fungsi menyimpan data dengan U-Disk, mencetak dan berkomunikasi dengan komputer, melindungi untuk menghindari koneksi yang salah AC380V. Instrumen ini merupakan penerus pengujian resistansi transformator dc tingkat 220kv-500kv.
Indeks Teknik Utama dan Kondisi Penggunaan
Indeks teknik utama
Arus listrik konstan: 1A 10A
Rentang pengujian: 1A: 100mΩ~20Ω
10A: 1mΩ~2Ω
1A Tiga saluran: Kurang dari atau sama dengan 10Ω
10 A Tiga saluran: Kurang dari atau sama dengan 1Ω
Akurasi:±0.2%
Rasio resolusi: 0.1μΩ
Dimensi eksternal: 418mm×290mm×300mm
Berat: 15kg
Menggunakan kondisi
Suhu lingkungan : 0ºC~40ºC
Kelembaban lingkungan: Kurang dari atau sama dengan 80%RH
Catu daya: AC198V~242V
Frekuensi daya: (50±1)HZ
Pengukuran dan Deteksi
Sebuah saluran
Mengukur arus dan jangkauan.
0.5A:1Ω~20Ω
5A:1mΩ ~2Ω
Metode pengujian.
0.5A pilih mode " sinkronisasi 1A-YN",5A pilih mode " sinkronisasi 10A-YN";Terminal saat ini adalah IA,IB, terminal tegangan adalah VA,VN.
saluran B
Mengukur arus dan jangkauan.
1A:100mΩ~20Ω
10A:1mΩ ~2Ω
Metode pengujian.
1A pilih mode "sinkronisasi 1A-YN", 10A pilih mode "sinkronisasi 10A-YN"; Terminal saat ini adalah IA+IC (IA dan IC dihubungkan bersama ke satu terminal), terminal tegangan adalah VN,VB.
saluran C
Mengukur arus dan jangkauan.
0.5A:1Ω~20Ω
5A:1mΩ ~2Ω
Metode pengujian.
0.5A pilih mode " sinkronisasi 1A-YN",5A pilih mode " sinkronisasi 10A-YN";Terminal saat ini adalah IC,IB,terminal tegangan adalah VC,VN.
